| 600吨水稳拌合站设备系统特征 |
|
| 作者：一公司 文章来源：拌和站网 点击数： 更新时间：2025/4/29 9:33:12 |
600吨水稳拌合站适用于多种配比,多种材料的稳定材料集中厂拌,其配料机采用变频调速技术，能稳定连续地配给石子、砂砾、土壤、粉煤灰等多种基础材料，既提高了配料速度和稳定性，又能准确地控制配料量，满足了公路建设施工规范的要求。全套设备的功能模块采用移动式设计，占地面积小，安装快捷，操作简便易行。其双电机双卧轴强制连续式搅拌机，设计合理、搅拌均匀。水稳拌合站设备具有以下特点：
(一)搅拌系统：
1.搅拌机轴承座与搅拌缸体脱离，无污物渗入之忧，双电机驱动，动力强劲效率高。
2.框架式底盘，强度大，安放牢固，不振动稳定性好。出料方向根据场地大小即可一字形布置又可L形布置，机动灵活。
3.搅拌缸底部设清料窗口，便于内部物料清除。出料口加装推料装置，使出料顺畅，同时还有清理缸体功能。
4.搅拌机上无任何障碍物，直观可视且有足够的操作空间，方便检查维护。
5.采用无衬板技术，无需更换衬板，使用维护成本低.
6.经过优化后的搅拌缸体横截面和搅拌叶桨线速度，使物料在“沸腾”状态下快速推进，生产率高，拌和均匀生产过程连续稳定，避免了离析现象的产生。
(二)配料计量系统:
1.采用“皮带秤”骨料计量、“螺旋电子秤”粉料计量，稳定准确度高。
2.采用独特的信号传输降噪措施，提高了过程控制的准确性。
3.粉料系统采用的粉料大口螺旋给料机避免受潮易堵塞现象，使粉尘计量稳定均匀连续，能有效减少粉料的浪费和成品料报废，稳定材料成本控制。
(三)系统的安全保护：
1.系统操作采用手动/自动的操作控制模式，上手迅速，操作简单，直观明了。
2.系统采用现场总线控制模式，可实现三级操作功能：控制计算机执行、智能控制仪表单独执行、变频器面板手动操作执行，从而使设备具有三种操作安全保护模式，性能得以大幅度提高。
3.系统还具有断料报警、故障锁定等功能，为设备维护赢取时间，安全性得到进一步提升。
600吨水稳拌合站设备产品各部分特点鲜明，优势明显。具体体现为：
1.搅拌缸：搅拌有效长度大，双电机驱动，动力强劲效率高，大容量，低充盈率，搅拌叶片加长加密拌和物料更均匀，避免离析的发生，较其他同规格产品，生产量均超过额定值50t以上外置轴承座，稳定性、密封性佳，降低了保养工作量。
2.配料皮带秤：采用成本相对较高的裙边皮带，较平皮带加挡料板的皮带机结构挡料效果好、耐用。机架结构严谨，通用性高。电脑皮带秤传动部分有多种形式可选，采用变频器调速控制。
3.骨料仓：斗容量大，上料斗加宽易于生产。斗上配备标准格筛，有效排出超大粒径物料。物料调节门为缓释出料结构，无卡堵现象，便于保护配料皮带。
4.集料/成品皮带机：皮带加宽，用料扎实，采用大型槽钢或角铁骨架焊接结构，支架刚度高，不易变形。机架为分段/铰接式，便于多次拆装，经久耐用。
5.成品储料仓：容量大储料能力高，便于配备各种装卸车辆。
6.粉料供给系统：新一代粉供系统，采用大口变频螺旋输送机与气动破拱器，无水泥卡堵，有效的解决了因水泥卡堵造成的供料不匀现象。
7.水泥仓：采用长锥体，大出料口结构，有效解决了水泥起拱现象。
8.控制系统：采用计算机及变频器，计量控制仪表，各路独立计量，独立控制；采用无级变频调速，调速性能稳定，故障率低，便于维修和选用配件备品。电气部分采用通用电气元件，配套及时方便。
9.多种供水结构型式可供选择。
10.控制室采用钢骨架彩板保温结构，配备品冷暖空调，操作舒适，宽敞明亮。

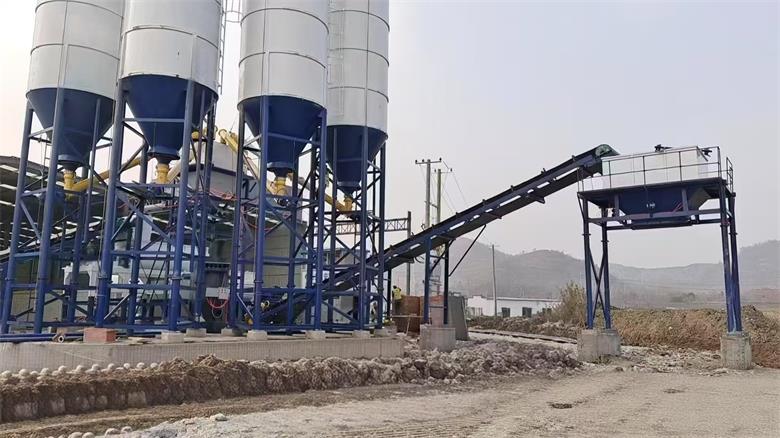

600吨水稳拌合站二次搅拌设备包括由集料仓、主送料皮带、粉料仓、储水罐、成品搅拌缸、成品输送皮带、成品料仓和操作室构成的。在传统的单机稳定土拌合设备，将成品搅拌缸、成品输送皮带及成品料仓纵向前移，在空出的位置安装一个干料搅拌机和半成品输送皮带，干料搅拌缸进料口与主送料皮带连接，出料口通过半成品输送皮带与成品搅拌机的进料口连接，形成双机两级串联搅拌模式。另一种模式是采用两个搅拌机叠加的方法，具有结构紧凑，占地面积小等特点。
水稳料二次拌合设备适用各种无机结合稳定材料的拌合生产，尤其适合低剂量抗裂型水泥稳定砾石（碎石）混合料的拌合，使其强度均匀、抗离析，保证混合料均匀、色泽一致、不出现灰条、灰团和花面，水泥及水分合适均匀。
通过采用水稳稳定土双拌锅两级拌合设备生产水泥稳定砂砾混合料基层试验段摊铺施工，可以使稳定土结合料更好的裹覆砾石和减少铺筑时的离析，减少水泥用量（设计水泥剂量4.5%，双机搅拌水泥剂量4.0%），减少水稳干缩开裂，综合提高水泥稳定砾石混合料的使用性能。混合料均匀颜色一致，能较好的碾压成型，减轻辅助工人的工作量，水稳基层的平整度控制效果较为明显，更有效的保证了水稳基层的工程质量。
600吨水稳拌合站皮带秤的标定方法：
将调速控制器上的“自动/手动”开关置手动位置，速度给定电位器调至小，打开主机电源和调速控制器电源预热十五分钟，起动皮带秤，调整调速控制器上速度给定电位器使皮带运转（转速400-500转/分）按要求测试好零点。按F3键，把光标移动到需要标定的那一路K值前边，再按F5键，同时在运行的皮带上放上已知重量的砝码后沙袋数个（累计重量大于100KG以上），待砝码或沙袋从皮带上走完以后，按Enter键，这时该路流量处显示砝码或沙袋的累计值，然后把砝码或沙袋的实际重量送入K值处，按Enter键，该路K值由微机计算出新K值，用同样的方法标定2-3次，直到累计流量与实际流量相等为止，其它各路标定方法同上。
|
|
|
